前言

计算机视觉的广阔领域中，OpenCV无疑是一颗璀璨的明星，它为开发提供了丰富且强大的图像处理和计算机视觉算法库。而OpenCvSharp作为OpenCV的.NET封装，让C#开发能够更加便捷地在.NET环境中运用OpenCV的强大功能。然而，对于初学者而言，直接上手使用OpenCvSharp进行项目开发可能会面临诸多困难，比如对函数参数的理解不透彻、不知道如何将算法应用到实际场景中等。

为了帮助大家更好地学习和掌握OpenCvSharp，一个图形化界面（GUI）的学习工具就显得尤为重要。GUI4OpenCV为大家提供一个直观、便捷的平台，通过一系列示例展示OpenCvSharp的常见用法，助力大家快速入门。

项目介绍

GUI4OpenCV是一个在帮助开发快速上手并掌握OpenCvSharp基本用法的开源项目。该项目通过一系列实用的示例代码，展示了如何进行常见的图像处理任务，如边缘检测、颜色空间转换等。每个示例都设计得尽可能简洁明了，便于大家理解核心概念的同时，也为大家提供一种快速参考的方式。

项目功能

1、边缘检测：展示如何使用Canny算法对图像进行边缘检测。

2、颜色空间转换：演示RGB到灰度图以及HSV颜色空间的转换方法。

3、图像滤波：包括高斯模糊、均值滤波等常见滤波器的应用。

4、形态学操作：介绍膨胀、腐蚀等形态学变换的基本原理及其实现。

5、特征点检测：如SIFT、SURF等算法的简单实现，用于识别图像中的关键点。

这些功能覆盖了从基础到进阶的多个方面，非常适合希望深入学习OpenCvSharp的开发。

项目特点

• 易于上手：所有示例都经过精心挑选，确保初学者可以轻松入门。

• 实用性高：每个示例都是针对实际应用场景设计，具有很高的参考价值。

• 开源免费：项目完全开源，代码公开透明，用户可以自由下载、使用和修改。

• 实时反馈：在操作过程中，用户能够实时看到图像处理的效果变化，及时调整参数，这种实时反馈机制有助于用户更好地理解算法原理和参数作用，提高学习效率。

项目代码

public static Bitmap HouphLineTransferStraight(Bitmap bitmap)
{
    using Mat srcLine = bitmap.ToMat();
    using (Mat dst = new Mat(srcLine.Size(), MatType.CV_8UC3, Scalar.Blue))
    {
        // 1:边缘检测
        Mat canyy = new Mat(srcLine.Size(), srcLine.Type());
        Cv2.Canny(srcLine, canyy, 60, 200, 3, false);

        /*
         *  HoughLinesP:使用概率霍夫变换查找二进制图像中的线段。
         *  参数：
         *      1； image: 输入图像 （只能输入单通道图像）
         *      2； rho:   累加器的距离分辨率(以像素为单位) 生成极坐标时候的像素扫描步长
         *      3； theta: 累加器的角度分辨率(以弧度为单位)生成极坐标时候的角度步长，一般取值CV_PI/180 ==1度
         *      4； threshold: 累加器阈值参数。只有那些足够的行才会返回 投票(>阈值)；设置认为几个像素连载一起                     才能被看做是直线。
         *      5； minLineLength: 最小线长度，设置最小线段是有几个像素组成。
         *      6；maxLineGap: 同一条线上的点之间连接它们的最大允许间隙。(默认情况下是0）：设置你认为像素之间                     间隔多少个间隙也能认为是直线
         *      返回结果:
         *      输出线。每条线由一个4元向量(x1, y1, x2，y2)
         */
        LineSegmentPoint[] linePiont = Cv2.HoughLinesP(canyy, 1, 1, 1, 1, 10);//只能输入单通道图像
        Scalar color = new Scalar(0, 255, 255);
        for (int i = 0; i < linePiont.Count(); i++)
        {
            OpenCvSharp.Point p1 = linePiont[i].P1;
            OpenCvSharp.Point p2 = linePiont[i].P2;
            Cv2.Line(dst, p1, p2, color, 4, LineTypes.Link8);
        }

        return dst.ToBitmap();
    }
}

public static Bitmap HouphLineTransferCurve(Bitmap bitmap)
{
    using Mat src = bitmap.ToMat();
    using (Mat dst = new Mat())
    {

        //1:因为霍夫圆检测对噪声比较敏感，所以首先对图像做一个中值滤波或高斯滤波(噪声如果没有可以不做)
        Mat m1 = new Mat();
        Cv2.MedianBlur(src, m1, 3); //  ksize必须大于1且是奇数

        //2：转为灰度图像
        Mat m2 = new Mat();
        Cv2.CvtColor(m1, m2, ColorConversionCodes.BGR2GRAY);

        //3：霍夫圆检测：使用霍夫变换查找灰度图像中的圆。
        /*
         * 参数：
         *      1：输入参数： 8位、单通道、灰度输入图像
         *      2：实现方法：目前，唯一的实现方法是HoughCirclesMethod.Gradient
         *      3: dp      :累加器分辨率与图像分辨率的反比。默认=1
         *      4：minDist: 检测到的圆的中心之间的最小距离。(最短距离-可以分辨是两个圆的，否则认为是同心圆-                            src_gray.rows/8)
         *      5:param1:   第一个方法特定的参数。[默认值是100] canny边缘检测阈值低
         *      6:param2:   第二个方法特定于参数。[默认值是100] 中心点累加器阈值 – 候选圆心
         *      7:minRadius: 最小半径
         *      8:maxRadius: 最大半径
         *
         */
        CircleSegment[] cs = Cv2.HoughCircles(m2, HoughModes.Gradient, 1, 80, 70, 30, 10, 60);
        src.CopyTo(dst);
        // Vec3d vec = new Vec3d();
        for (int i = 0; i < cs.Count(); i++)
        {
            //画圆
            Cv2.Circle(dst, (int)cs[i].Center.X, (int)cs[i].Center.Y, (int)cs[i].Radius, new Scalar(0, 0, 255), 2, LineTypes.AntiAlias);
            //加强圆心显示
            Cv2.Circle(dst, (int)cs[i].Center.X, (int)cs[i].Center.Y, 3, new Scalar(0, 0, 255), 2, LineTypes.AntiAlias);
        }
        return dst.ToBitmap();
    }
}

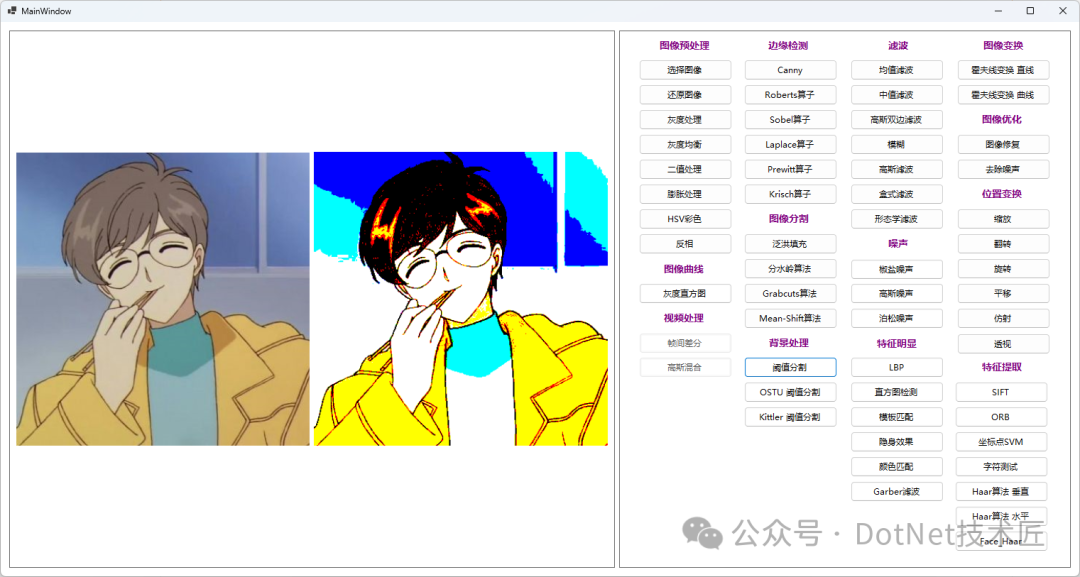

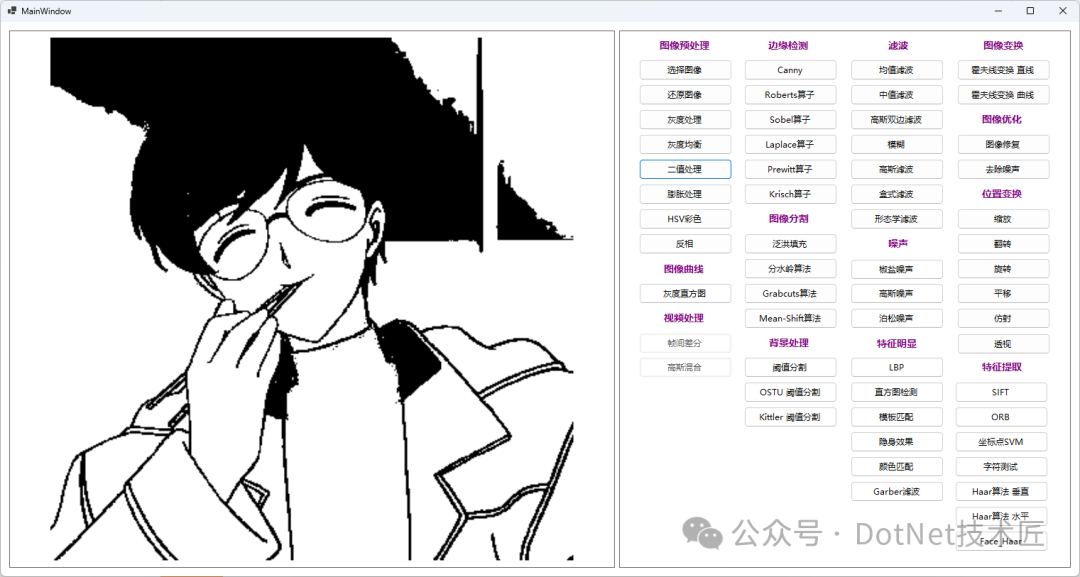

项目效果

GUI4OpenCV提供的代码展示和示例参考，能够帮助他们快速掌握一些复杂算法的实现方式，提高开发效率。

项目源码

通过以下链接访问项目的完整源码：

Gitee：https://gitee.com/alianyone/gui-4-opencv

总结

GUI4OpenCV是一个非常实用的OpenCvSharp学习工具，它以图形化的方式为大家提供了丰富的学习示例和便捷的操作体验。

通过这个项目，可以更加轻松地入门OpenCvSharp，掌握图像处理的基本技能。虽然目前项目中部分实现可能存在一些小问题，但这并不影响它作为一个优秀学习工具的价值。希望更多的开发能够关注和使用GUI4OpenCV，同时也期待大家积极参与项目的改进和完善，共同推动OpenCvSharp在.NET领域的应用和发展。

关键词

#OpenCV、#OpenCvSharp、#图像处理、C#、#开源项目、#边缘检测、#颜色空间转换、#特征点检测、#WinForm
